重医设计方案

浏览次数: 0   更新时间: 3/18/2019 12:00:00 AM 发布人:管理员

一、项目概述

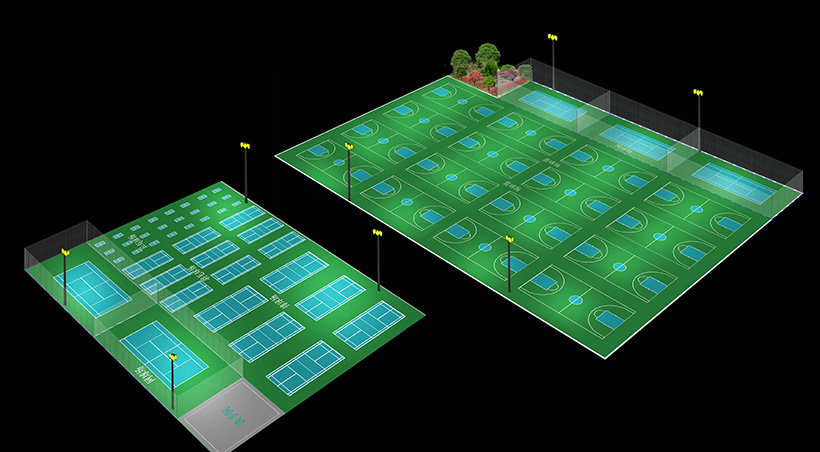

本照明设计方案为两个运动区域,分为“篮球场15片/网球场2片”,面积13699.20m2,以下简称“大运动场”;另一处为“排球场6片/羽毛球场9片/网球场2片/乒乓球台24张”,面积5946.52m2,以下简称“小运动场”。

二、项目特点

1、均为综合型运动场,尤其小运动场。而不同的球类运动,因其大、小/快、慢的不同。照度(亮度)、均匀度(最暗/最亮、最暗/平均亮度),要求不一。

2、面积较大,大运动场接近田径运动场,小运动场接近足球场。

三、设计理念

1、安全/节能;2、美观/适用(兼顾大、小球运动);3、参考国标,同时优化平衡。

四、实施方案

1、灯杆:高杆(大运动场灯高20m,小运动场灯高16m);

(1)减少灯杆数量,每个场地各4根,保持环境的通透,美观;

(2)避免炫光。

2、灯具:采用LED灯具,减少发热量,降低能耗;辅以“飞利浦”芯片/“CE”电器(使用寿命5万小时),减少避免频繁维护,更换的不便。

3、多角度配光设计,保证整个场地各位置亮度的均匀一致,取代密布灯杆的解决方案。

4、重点保证均匀度,兼顾大、小球(篮球0.3,羽毛球、网球、乒乓球0.5)。避免炫光的同时平均照度按200LX,以实现综合性价比。

备注:(1)主干道照明25-40LX;(2)市内各校灯光球场照度多为100-150LX,且多采用8M低杆,炫光严重。

五、参数指标

1、设计功率:大运动场42.73KW,小运动场21.64KW

2、平均照度:200LX

3、均匀度(全场),设计实值:

U1:大场地:0.582 小场地:0.642

U2:大场地:0.711 小场地:0.735

说明:U1=最小÷最大照度 U2=最小÷平均照度

附:DIALuX照明设计报告电子档及纸质原稿。
